Inhaltsverzeichnis

Antennen

Planung für Antennen und Masten.

HamNet-Knoten

Leider haben wir keinen Knoten mehr in Zedenick und für eine andere direkte Anbindung liegen wir zu tief. Einziger Zugang wäre ein VPN Zugang.

QO-100

DD6SW und DO7TC wollen einen QO-100 (Qutar Oscar 100) Up/Down-Link aufbauen. Es werden 2 Setups zum Testen und Nutzen bereit stehen.

ARDEN

DO1CCC will ein Test aufbauen.

Technik:

Tools:

Antennen

Ein einfaches EMV Messgerät nehme ich mit.

Name RX TX Typ Montage Height Rotor Area EMV Antennenwart RXShack
QO100-1 Ku-Band S-Band 80cm Dish Stativ 1m - A 100 W PEP dd6sw
QO100-2-Down 3cm 60cm FLAT Stativ 1m - A RX do7tc
QO100-2-Up 13cm 2x17el. Stativ 1m - A 1300W PEP do7tc
HF-1 10-20 10-20 Yagi Hummelmast 10m 10m + A 100 W dc7bwk
HF-2 10-80 10-80 Vertical PKW Hydraulik Mast1 10m (+) B 800 W dc7bwk
HF-3 10-80 10-80 G5RV Dipol GFK Mast 10m - B 100 W dd6sw
HF-4 10-80 10-80 HyEnd Feed Dipol ??? ?m - C 100 W ???
UHF/VHF-1 2m,70cm 2m,70cm H Yagi Hydraulik Mast1 10m (+) B 100 W dc7bwk,db0ac,dd6sw
MMDVM-1 70cm 70cm Vertical ??? 3m - D 0,100 W do1ccc, dd6sw Relay
RELAY-1 70cm 70cm Vertical ??? 3m - D 25 W db3ac, dd6sw Relay

Bitte Tabelle ergänzen oder korrigieren. Für jede Antenne muss eine verantwortliche Person eingetragen werden.

Frequenzen

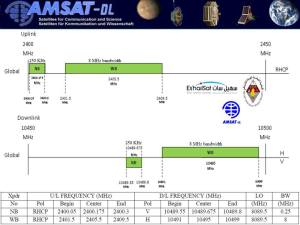

ESHAIL2 / OSCAR100



Kommentar: Das ist einfach nur eine Aufzählung.
